Mesure de distance

HC-SR04

Le module HC-SR04 est un capteur ultrasonique utilisé pour mesurer des distances. Voici ses spécification techniques :

• Alimentation: 5V DC
• Courant de fonctionnement: 15 mA
• Fréquence ultrasonique: 40 kHz
• Portée de mesure: 2 cm à 400 cm
• Précision: ±3 mm
• Angle de mesure: 15 degrés

Son principe de fonctionnement est assez simple:

• Il possède un émetteur et un récepteur ultrasoniques (Haut parleur, microphone),

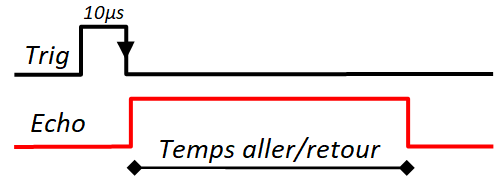

• Quand on lui applique une impulsion de 10µs (ou +) sur la broche Trig, il transmet une onde sonore (8 périodes à 40 kHz),
• L'onde sonore se propage dans l'air jusqu'à rencontrer un obstacle, puis elle est réfléchie vers le capteur
• Le transducteur de réception capte l'ondes réfléchie,
• Le module délivre une impulsion dont la largeur est est égale au temps de propagation (aller/retour) sur la broche Echo. Ce temps est souvent appelé temps de vol
• Il suffit ensuite de mesurer la durée de cette impulsion et d'en déduire la distance :

• La vitesse du son est généralement prise comme 344 m/s à température ambiante

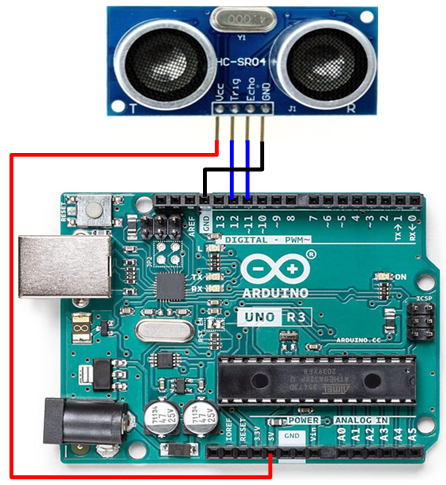

Exemple basique

Chaque 1/2 seconde, on effectue une mesure de distance et on affiche le résultat sur le moniteur série


#define trigPin 7
#define echoPin 6

void setup() {
    pinMode(trigPin, OUTPUT);
    pinMode(echoPin, INPUT);
    digitalWrite(trigPin, LOW);
    Serial.begin(9600);
}

void loop() {
    delay(500);
    digitalWrite(trigPin, HIGH);
    delayMicroseconds(10);
    digitalWrite(trigPin, LOW);
    float Tus = pulseIn(echoPin, HIGH); // temps en µs
    float Dcm = Tus * 0.0344 / 2;  // distance en cm
    Serial.print(Dcm,1);
    Serial.print("     Cm   ");
}

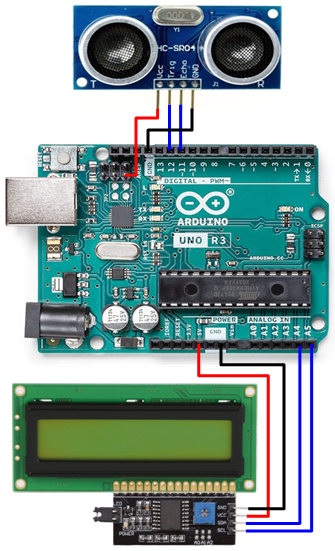

Compteur de passages

On va par exemple compter les voitures à l'entrée d'un parking

La largeur du passage fait que les voiture passent à proximité du capteur (disons D = 1m à 2m).

On mesure continuellement la distance, si inférieur à D => présence obstacle


#define trigPin 12
#define echoPin 11
#define TRIG_D 100  // Intervalle de détection en cm
#define TRIG_T TRIG_D*2/0.0344  // temps de vol correspondant (µs)
#define LED 13
#include <LCD_I2C.h>
LCD_I2C lcd(0x27, 16, 2);

int CTR = 0, newState, oldState;
void setup() {
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(LED, OUTPUT);
  digitalWrite(LED, LOW);
  digitalWrite(trigPin, LOW);
  lcd.begin();
  lcd.backlight();
  lcd.print(CTR);
  oldState = isObstacle();
}

void loop() {
  newState = isObstacle();
  digitalWrite(LED, newState);
  if (newState - oldState == 1) {
    CTR++;
    lcd.clear();
    lcd.print(CTR);
  }
  oldState = newState;
  delay(100);
}

int isObstacle() {
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  float Tus = pulseIn(echoPin, HIGH);
  if (Tus < TRIG_T) return 1;
  else return 0;
  }
